朋友们好，我是诺大哥。今天我们来看看双速电机的调速电路。
双速电机的工作原理与单速相似。通过外部端子接线实现不同的连接方式，改变定子绕组的磁极数，实现不同的转速。双速电机中有两组绕组。通过改变不同的工作绕组可以实现调速。不同绕组的极对数是不同的。
高速和低速两种布线
低速时，电机为三角形连接，高速时为双YY连接。我们可以通过三个接触器在高速和低速之间切换。

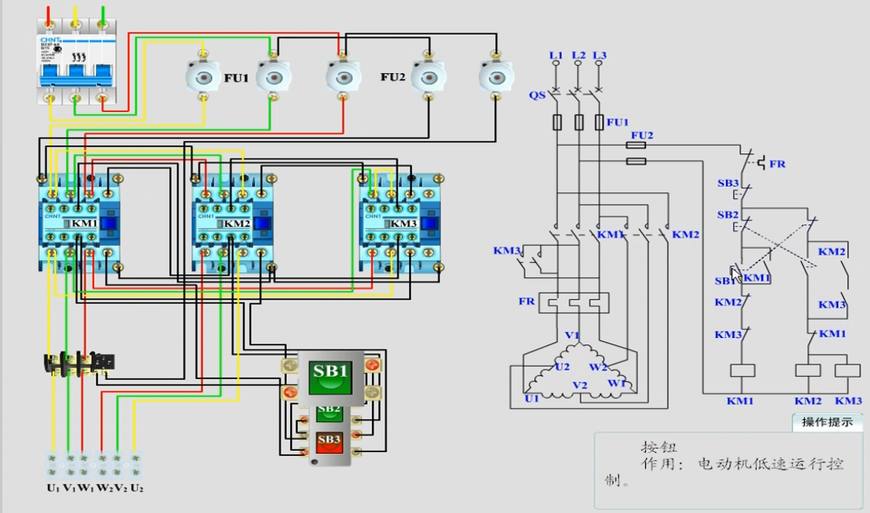

电路图

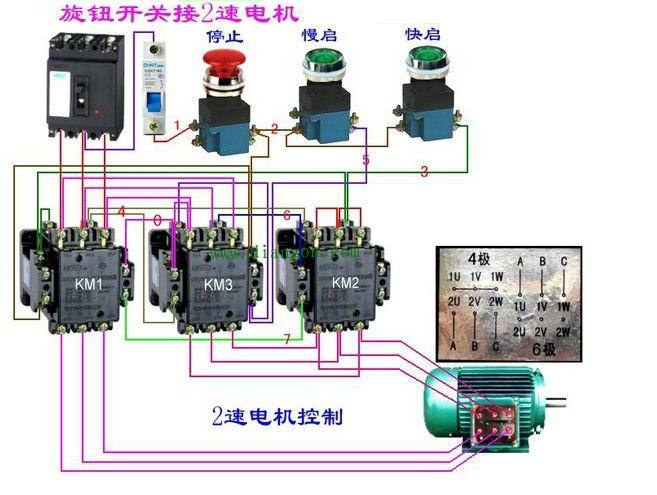

物理布线

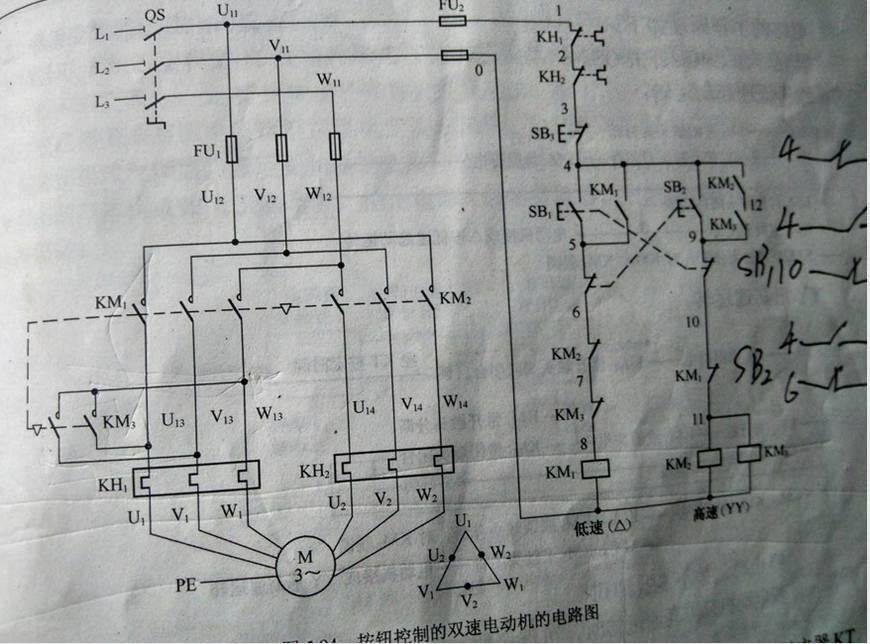

电路图
从图中我们可以看到，当SB1被按下时，KM1会自锁。此时电机呈三角形连接，低速运行。按下SB2，KM1断开，KM2和KM3同时锁定。这时，电机是双YY式连接，高速运转。而且KM1和(KM2KM3)互锁，更安全。
